液壓控制閥的選擇

液壓控制閥是液壓技術中品種與規格最多、應用最爲廣泛的元件，常用液壓控制閥的類型與性能如何？應該怎樣選擇呢？下面一起來看看吧！

1，類型，應根據系統的工作特征選取閥的類型，例如對于以動力傳動爲主的液壓傳動系統可選用普通液壓閥、疊加閥或插裝閥。對于控制性能要求較高的場合則選用電液控制閥，可根據執行元件的控制內容、控制精度、響應特性、穩定性等選擇閥的類型、規格及其配套的電控制放大裝置。

2，規格型號，各種液壓控制閥規格型號，可以根據系統的最高壓力和通過閥的實際流量爲依據并考慮閥的控制特性、穩定性及油口尺寸、外形尺寸、安裝連接方式、操作方式等，從産品樣本或手冊中選取。

3，實際流量、額定壓力和額定流量。液壓閥的實際流量與油路的串、并聯有關；串聯油路各處流量相等；而同時工作的并聯油路的流量等于各油路流量之和。此外，對于采用單活塞桿液壓缸的系統，要注意活塞外伸和內縮時的回油流量的不同。

4，各液壓閥的額定壓力和額定流量一般應與其使用壓力和流量相接近。對于可靠性要求較高的系統，閥的額定壓力應高出其使用壓力。如果額定壓力和額定流量小于使用壓力和流量，則易引起液壓卡緊和液動力并對閥的工作品質産生不良影響；對于系統中的順序閥和減壓閥，其通過流量不應該遠小于額定流量，否則易産生振動或其他不穩定現象。對于流量閥，應注意其最小穩定流量。

5，安裝連接方式，由于閥的安裝連接方式后續設計的液壓裝置的結構形式有決定性的影響。

6，體積與結構，液壓系統工作流量在100L/min以下時，可優先選擇疊加閥，這樣會大大減少油路塊的數量，從而使系統體積減小，重量減輕；系統工作流量在200L/min以上時，可優先選用插裝閥，這是插裝閥的一系列優點可得到充分的發揮；系統流量在100L-200L/min之間時，優先選用常規闆式液壓閥。

7，價格，實現同等功能時，同規格而不同類型的閥相比較，常規闆式液壓閥************，疊加閥次之，而插裝閥最高。隨著國內疊加閥、插裝閥生産廠商的增多和技術不斷進步，其價格將會與常規閥接近。

8，貨源，國內生産常規閥的曆史較長且制造廠較多，技術工藝也比較成熟，因此顯得貨源充足，價格低廉。

9，其他，現代液壓系統日趨複雜，通常一個液壓系統往往包含許多回路或支路，各支路通過流量和工作壓力不盡相同，這種情況下若牽強、機械地選用同一類型的液壓閥有時未必合理。此時可統籌考慮，根據系統工況特點，混合選用幾類閥（如有回路選用常規閥，而有的回路則選用疊加閥或插裝閥）。

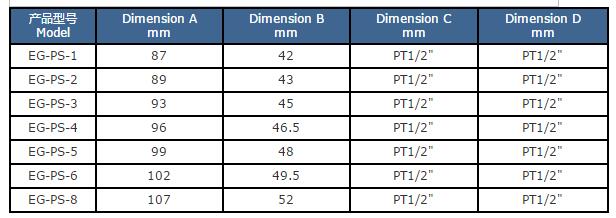

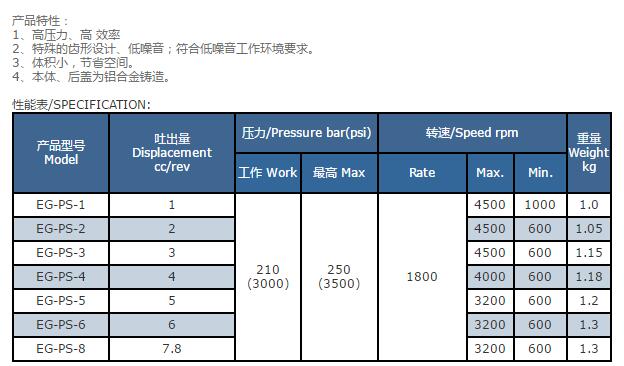

齒輪泵：
EG-PA-F11R  EG-PA-F1R  EG-PA-F2R  EG-PA-F3R  EG-PA-F4R  EG-PA-F6R  EG-PA-F7R  EG-PA-F9R  EG-PBD-F22R  EG-PBD-F26R
EG-PBD-F30R EG-PB-F11R  EG-PB-F14R  EG-PB-F16R  EG-PB-F19R  EG-PB-F8R  EG-PcD-F32R  EG-PcD-F36R  EG-PcD-F40R  EG-PS-F1R
EG-PS-F2R  EG-PS-F3R EG-PS-F4R  EG-PS-F5R  EG-PS-F6R  EG-PS-F8R
WHIP-205 WHIP-208 WHIP-211 WHIP-214 WHIP-217 WMIP-320 WMIP-325 WMIP-332 WMIP-340 WMIP-350 WMIP-5100
WMIP-564 WMIP-580
溢流閥：
MRV-02-a-1 MRV-02-a-2 MRV-02-a-3 MRV-02-B-1 MRV-02-B-2 MRV-02-B-3 MRV-02-D-1 MRV-02-D-2 MRV-02-D-3 MRV-02-P-1
MRV-02-P-2 MRV-02-P-3 MRV-02-W-1 MRV-02-W-2 MRV-02-W-3 MRV-03-a-1 MRV-03-a-2 MRV-03-a-3 MRV-03-B-1 MRV-03-B-2
MRV-03-B-3 MRV-03-D-1 MRV-03-D-2 MRV-03-D-3 MRV-03-P-1 MRV-03-P-2 MRV-03-P-3 MRV-03-W-1 MRV-03-W-2 MRV-03-W-3

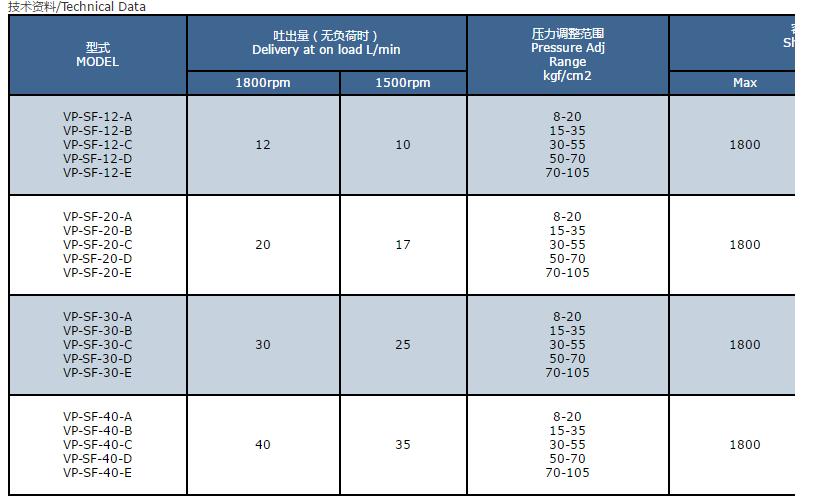

葉片泵：
