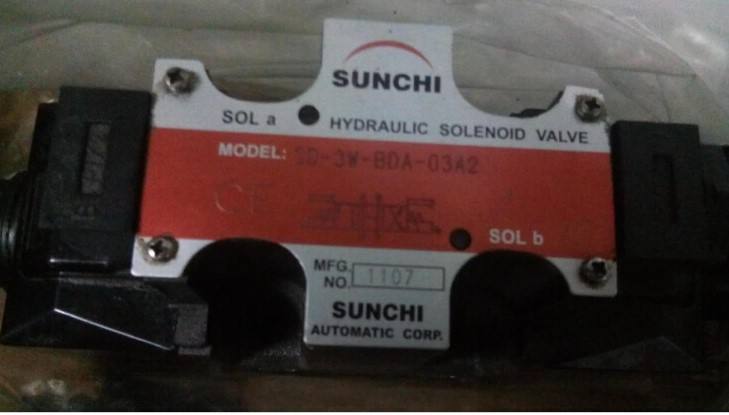

神祺SUNCHI電磁換向閥SD-2S 3W 2WD-BCA BGA-02D2 02A2 02A1 03A2

液壓系統快速運動回路

液壓系統快速運動回路的功用就是提高執行元件的空載運行速度，縮短空行程運行時間，以提高系統的工作效率。下面跟大家介紹下常見的幾種快速運動回路。

(1)液壓缸采用差動連接的快速運動回路

在前面液壓缸中已介紹過，單桿活塞液壓缸在工作時，兩個工作腔連接起來就形成了差動連接，其運行速度可大大提高。如圖7-14就是一種差動連接的回路，二位三通電磁閥右位接通時，形成差動連接，液壓缸快速進給。這種回路的最大好處是在不增加任何液壓元件的基礎上提高工作速度，因此，在液壓系統中被廣泛采用。

(2)采用蓄能器的快速運動回路

如圖7-15所示是采用蓄能器的快速運動回路。在這種回路中，當三位換向閥4處于中位時，蓄能器3儲存能量，達到調定壓力時，控制順序閥1打開，使泵卸荷。當三位換向閥換向使液壓缸進給時，蓄能器和液壓泵共同向液壓缸供油，達到快速運動的目的。這種回路換向隻能用于需要短時間快速運動場合，行程不宜過長，且快速運動的速度是漸變的。

(3)采用雙泵供油系統的快速運動回路

如圖7-16所示的雙泵供油液壓系統。泵1爲低壓大流量泵，泵2爲高壓小流量泵，閥5爲溢流閥，用以調定系統工作壓力。閥3爲順序閥，在這里作卸荷閥用。當執行機構需要快速運動時，系統負載較小，雙泵同時供油；當執行機構轉爲工作進給時，系統壓力升高，打開卸荷閥3，大流量泵1卸荷，小流量泵單獨供油。這種回路的功率損耗小，系統效率高，并且泵1和泵2可以任意組合，目前使用較廣泛。
