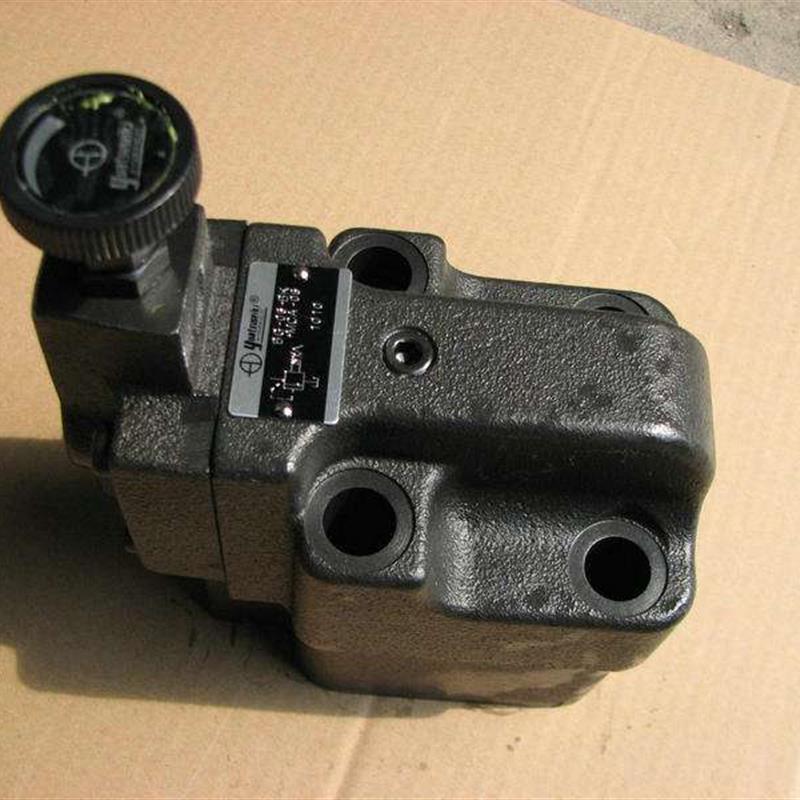

油力Yuatsuseiki減壓閥RG-06-H,RG-10-H,RCG-03-H,RCG-06

擴口式和卡套式管接頭使用要點

1、擴口式管接頭

它適用于中低壓的薄壁有色金屬（銅，鋁）管和塑料管，其使用要點如下：

①．接頭體密封錐面的粗糙度、不平度。角度誤差，錐面對螺紋面的徑向振擺，管套內錐面的角度誤差、對內孔的徑向振擺，螺母壓緊端面A對螺紋面的垂直度等等，均對密封面的接合質量有影響，因此必須保證規定的加工精度。

②．管子端部的擴口質量對密封面的接合質量有直接影響，也是影響洩露的重要因素，應給與足夠重視，應設計擴口模具。

③．?dāng)U口前必須將管子端面切平，保證與軸線垂直，去掉毛刺。

④．?dāng)U口時，要保證喇叭口直徑d的正確性。

⑤．接頭體外錐面及管端喇叭口內表面是密封表面，裝配前清洗干淨。

⑥．裝配時要保證管端喇叭口與接頭錐面同軸線，避免歪斜。

⑦．裝配時，螺母的擰緊力矩要適當。通常的經驗是：先用手?jǐn)Q緊螺母后（要求接頭體和螺母螺紋配合良好），再用扳手?jǐn)Q緊1/4圈就可以達到要求的壓緊程度。

⑧．在高頻振動或高壓沖擊的液壓系統中，應盡量不用此種接頭

2、卡套式管接頭此種管接頭有較好的抗振和抗液壓沖擊性能，可以用在高壓有沖擊和振動的管路。其使用要點如下；

①．卡套是這種接頭的關鍵零件，要求卡套不僅要有較高的制造精度，而且要求有足夠的硬度和韌性，保證刃口鋒利不損壞；同時中部彈性良好，以便産生中部外凸的彈性變形。

②．管子表面硬度在80HRB以下，以利于卡套切入，但是管壁也不能過軟過薄，以免卡緊時變形。

③．切斷管子時。要保證管端與軸線垂直。裝配前應去掉切口處的毛刺和內外棱角，但是倒角尺寸不得大于管壁厚度的1/4.

④．要求外徑公差及圓度誤差小的管子，如冷撥無縫鋼管。

⑤．接頭體的內錐面A和卡套左端的外錐面B不得有任何刀痕或擦傷，裝配前應將接頭體擦洗干淨。

⑥．組裝前將準備插入接頭的管子端部清洗擦淨，避免鐵屑、沙塵等損壞卡套或進入工作液內。

⑦．裝配前卡套兩端要涂油脂潤滑

⑧．緊固力矩是卡套式接頭裝配的關鍵之一，緊固力矩不夠時，卡套刃口不能切入管壁或切入深度不足，緊固力矩過大又可能卡壞管子。因此要依照管接頭生産廠家的使用說明書進行裝配。

⑨．爲了裝配可靠可施工方便，在正式裝配前必須進行預裝配。
