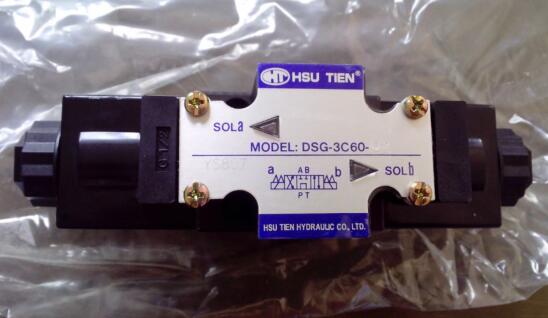

HSUTIEN旭田DSG-01-3C2-D24-N1-50/3C4/3C3/3C6/2D2/2B2/51T 03電磁閥

CY14-1B型軸向柱塞泵使用禁忌

1、特點此系列軸向柱塞泵是一種靠?jī)A斜盤變量的高壓泵，結構緊湊、重量輕、效率高、噪聲小、在低于額定轉速運轉時有一定的自吸能力。注意此系列軸向柱塞泵滑靴及配油盤容易磨損，變量范圍小，過濾精度要求高。

2、種類CY14-1 B型軸向柱塞泵由兩大部分組成—主體部分和變量機構。四種變量操縱形式的軸向柱塞泵的主體部分相同，僅變量機構不同。

①伺服變量采用液壓泵本身輸出的高壓油控制變量機構，可以用手動或機械等方式操縱伺服機構，以達到變量的目的。

②壓力補償變量采用雙彈簧控制泵的流量和壓力特性，使兩者近似地按恒功率關系變化。

③手動變量采用手輪調節液壓泵的流量，液壓泵的輸出油流不可換向。

④定量?jī)A斜盤固定，沒有變量機構。

3、禁忌

①液壓泵采用粘度3 -60E的液壓油或透平油，正常工作油溫爲20 - 60 t，爲了保持油液清潔，在油箱里的吸、排油管的隔擋之間須裝有100 -200目的過濾網，過濾網的面積在流量爲1 L/min時不小于5一6cm2，最好在液壓系統中裝有磁性過濾器或其他過濾器。

②液壓泵有自吸能力，可以安裝在油箱上面，吸油高度<500mm。但禁止在吸油管上安裝討濾器。爲防止吸真空，也可以采用壓力補油。該泵也適合于安裝在油箱里面。

③液壓泵適于各種安裝方式。如果安裝在油箱外面，則可按所選用的電動機型號來設計支座，泵和電動機的中心高度必須一緻。泵和電動機之間用彈性聯軸器相連接，兩軸應力求同心;嚴禁將帶輪或齒輪直接裝在泵的傳動軸上;泵和電動機的公共基礎或底座應具有足夠的剛度。

④作液壓馬達使用時，須特別注意液壓泵中配油盤的安裝，定位銷永遠插在銷孔內。

⑤改變液壓泵出廠時的旋轉方向，則定位銷必須插在對應的銷孔內。

⑥起動前必須通過回油口向泵體內灌滿純潔的工作油液，否則將使泵燒壞。

S-BSG-03-2B2-D24-N1-51
S-BSG-03-2B2-A240-N1-51
S-BSG-03-2B3A-D24-N1-51
S-BSG-03-2B3A-A240-N1-51
S-BSG-03-2B3B-D24-N1-51
S-BSG-03-2B3B-A240-N1-51
S-BSG-03-3C3-D24-N1-51
S-BSG-03-1PN(或NP)
S-BSG-06-2B2-D24-N1-51
S-BSG-06-2B2-A240-N1-51
S-BSG-06-2B3A-D24-N1-51
S-BSG-06-2B3A-A240-N1-51
S-BSG-06-2B3B-D24-N1-51
S-BSG-06-2B3B-A240-N1-51
S-BSG-06-1PN(或NP)
S-BSG-10-2B3A-D24(A240)-N1-51
S-BSG-10-2B3B-D24(A240)-N1-51
BSG-03-2B3A-D24(A240)-N1-48
BSG-03-2B3B-D24(A240)-N1-48
BSG-03-2B2-D24(A240)-N1-48
BSG-03-3C3-D24(A240)-N1-48
BSG-06-2B3A-D24(A240)-N1-48
BSG-06-2B3B-D24(A240)-N1-48
BSG-06-2B2-D24(A240)-N1-48
BSG-10-2B3A-D24(A240)-N1-48
BSG-10-2B3B-D24(A240)-N1-48
BSG-03-1PN(或NP)
BSG-06-1PN(或NP)
BST-03-2B3A-D24(A240)-N1-48
BST-03-2B3B-D24(A240)-N1-48
BST-03-2B2-D24(A240)-N1-48
BST-06-2B3A-D24(A240)-N1-48
BST-06-2B3B-D24(A240)-N1-48
BST-06-2B2-D24(A240)-N1-48
BST-10-2B3A-D24(A240)-N1-48
BST-10-2B3B-D24(A240)-N1-48
DSG-01-2B2-D24-N1-51T
DSG-01-2B2-A220-N1-51T
DSG-01-3C2-D24-N1-51T
DSG-01-3C2-A220-N1-51T
DSG-01-3C3-D24-N1-51T
DSG-01-3C3-A220-N1-51T
DSG-01-3C4-D24-N1-51T
DSG-01-3C4-A220-N1-51T
DSG-01-3C6-D24-N1-51T
DSG-01-3C6-A220-N1-51T
DSG-01-2D2-D24-N1-50/51T
DSG-01-2D2-A220-N1-50/51T
DSGL-01-3C2-A110-N1-60
