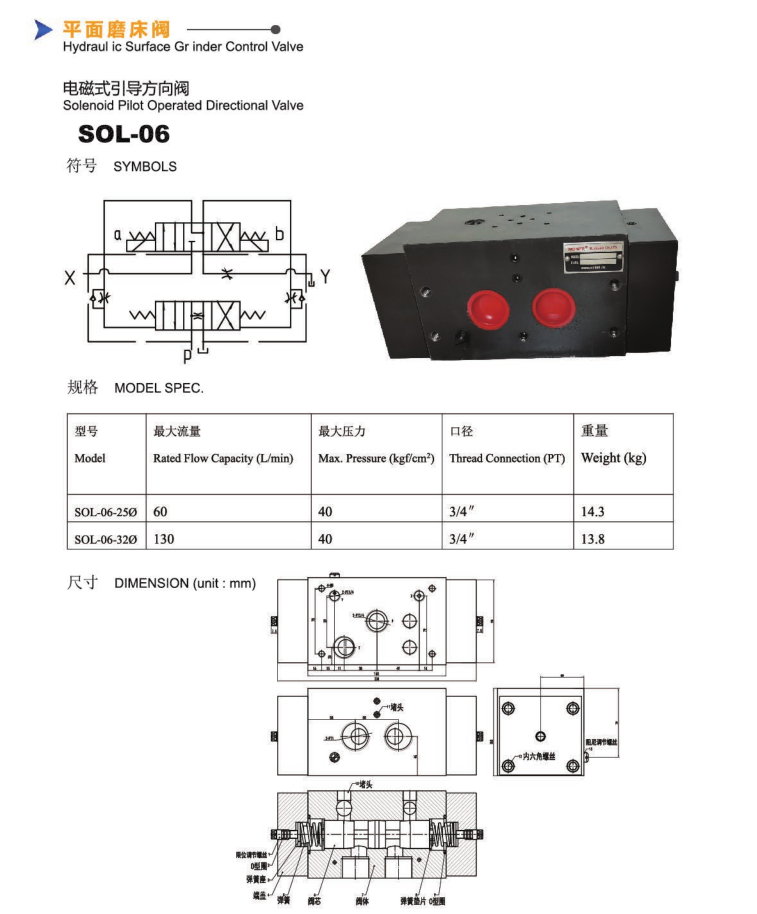

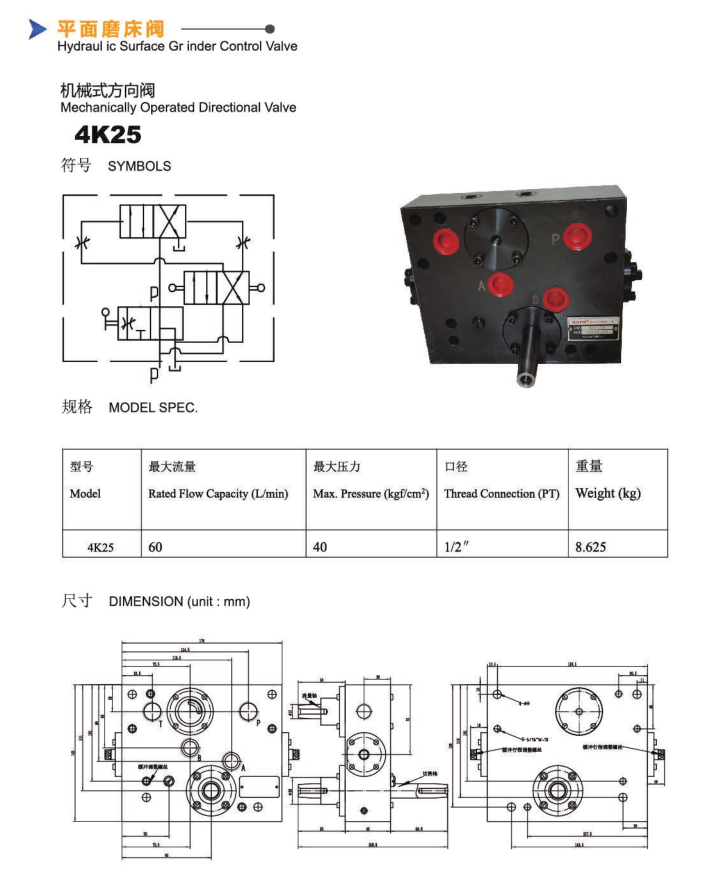

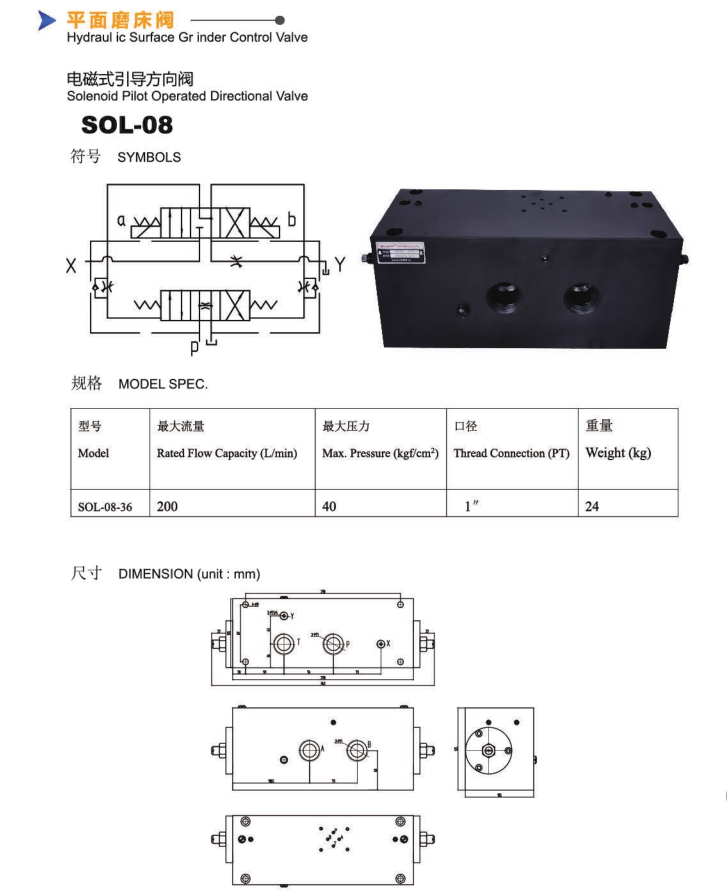

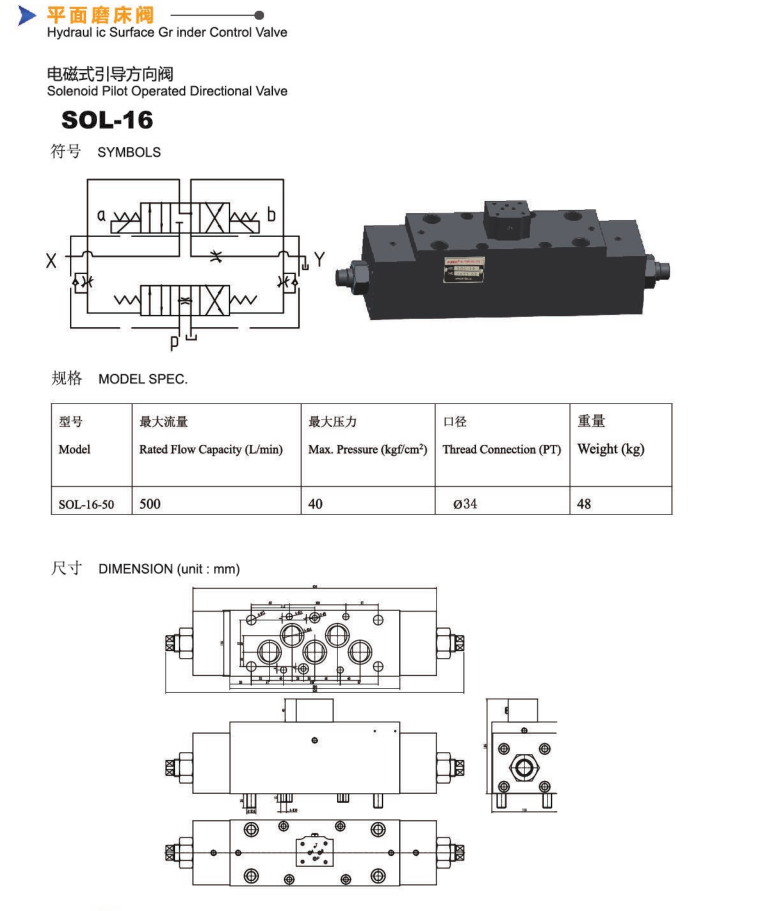

LAIFLUID引導方向閥SOL-04/SOL-06-25磨床專用閥

液壓系統油路集成塊設計步驟

油路塊簡略的說就是液壓系統中控制液壓油作業的一個方塊。

液壓體系中液壓元件的裝配方式當時多選用集成化裝配， 其中集成塊式裝配是在油路塊外表裝置闆式液壓閥，具有結構緊湊、保護便利的特色。關于由多個基本回路構成的液壓體系， 一般依據設備機組的組成來對液壓基本回路進行分組， 每一個組對應一個油路塊。設計規劃油路塊時， 稍有疏忽將導緻規劃、制作呈現過錯。因此選擇一款專業的設計軟件來設計油路塊顯得特別重要。

下面給大家介紹下油路集成塊的常規設計步驟：

1、確認油路原理圖和元件

依據原理圖分出閥以及油路的銜接；確認元件清單， 并劃分出所需的元件清單。

2、數據庫的樹立

從規范數據庫中尋找出各規范件，一起還要對所運用的非規范件進行規劃并保存。

3、制作油路塊立體圖

制作油路塊立體圖，確定各閥裝置底闆的方位。

①樹立油路塊外形。

②暫定油路塊外形尺寸（X、Y、Z）。

③擺放元器件。找出所需的元器件裝置面底闆和孔模型。在這過程中可運用指令語旋轉、移動裝置面底闆到適宜的方位。

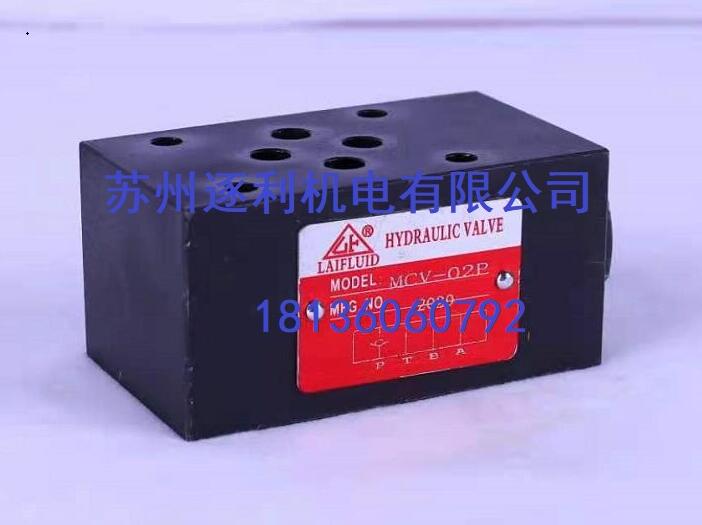

大蘭液壓油路塊

4、油孔銜接

將需求銜接的孔銜接在一起。進行油路銜接時不用核算孔深度、坐標。在進行油路銜接時， 規劃者一邊在二維展開圖上進行規劃， 一邊經過三維透視圖清楚地看到油路銜接的狀況， 并對其進行修正。所以確保規劃的準確性的一起還能進步規劃速度。在油孔銜接完今后還需求進行壁厚查看。假如不達標就需求調整油路了。

5、主動生成油路塊加工所用的鑽孔清單

使用鑽孔清單上的坐標值即可標出每個孔的方位； 若用數控機床加工方式加工油路塊的話， 使用鑽孔清單表便利的修改出G代碼， 不需求其他 CAM軟件。

6、生成2D工程圖

直接使用三維規劃軟件就可以生成2D工程圖。

7、規劃完結

將圖紙查看無誤今后交由工廠加工即可。
