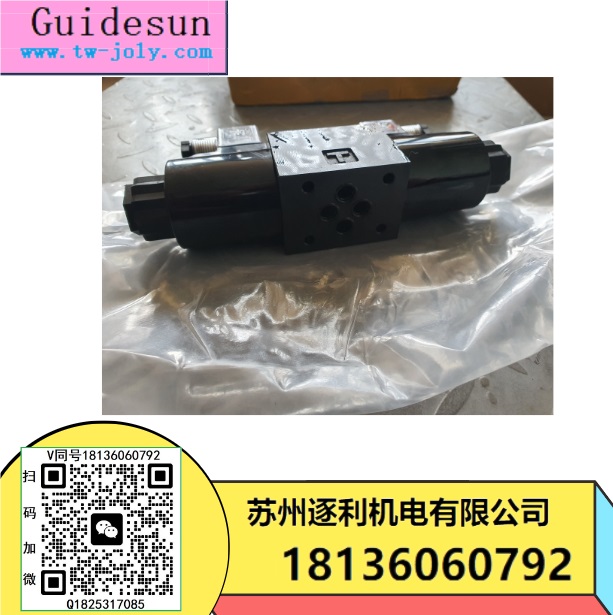

GUIDESUN電磁換向閥SWH-G02-C2-D24-20 G03 B2 C4 D2 C6 A110 A22

液壓系統換向閥的換向回路選擇分析

液壓系統中換向回路的換向閥選擇。

①使用三位四通電液換向閥的換向回路，如圖1所示回路的換向平穩性，可通過調節電液閥中的節流閥來得到改善。

②使用二位三通閥的差動液壓缸換向回路，換向閥爲電磁閥如圖2所示，換向時沖擊較大，隻適用于換向頻率較低（30次／分鍾以下）、流量較小（6 L/min以下）且運動部件慣性不大的場合。

③立式液壓缸的換向，使用二位三通閥換向，如圖3所示，液壓缸是利用重力或彈簧回程的單作用缸。

④在閉式系統中可用雙向變量泵變更輸油方向來換向，如圖4所示，活塞向右運動時，輔助泵2通過單向閥3來補油；反向運動時多馀的油液通過由進油側壓力控制的二位三通液動閥4和溢流閥6排回油箱。溢流閥6和8既可防止泵吸空，又可使活塞運動平穩；溢流閥7爲安全閥。

大蘭液壓換向回路圖

注意：該回路適用于壓力較高、流量較大的場合。

⑤使用二位四通換向閥2實現擺動馬達1往複擺動的換向回路，如圖5所示，當負載壓力超過順序閥3或4的調定壓力時，換向閥切換。

注意的問題：換向閥采用液動式比采用壓力繼電器和電磁閥的回路換向更精確和平穩。

⑥電液比例換向閥控制的換向回路，如圖6所示，液壓缸在電液比例換向閥的控制下，既能實現往複換向，又能實現調速，定差式減壓閥爲主閥閥口提供壓力補償。這種回路控制性能好，動作平穩，適用于速度變化緩慢、運動部件質量不大的場合。

 SWH-G02-B2-D24-20  SWH-G02-B2-A240-20  SWH-G02-B2S-D24-20  SWH-G02-B2S-A240-20  SWH-G02-C3B-D24-20  SWH-G02-C3B-A240-20  SWH-G02-C60B-D24-20  SWH-G02-C60B-A240-20  SWH-G02-C2B-D24-20  SWH-G02-C2B-A240-20
===============▼單頭6通徑(接線盒式)▼===============
 SWH-G02-B2-D24-10  SWH-G02-B2-A240-10  SWH-G02-B2S-D24-10  SWH-G02-B2S-A240-10  SWH-G02-C3B-D24-10  SWH-G02-C3B-A240-10  SWH-G02-C60B-D24-10  SWH-G02-C60B-A240-10  SWH-G02-C2B-D24-10  SWH-G02-C2B-A240-10
===============▼雙頭6通徑(插座式)▼===============
SWH-G02-C2-D24-20  SWH-G02-C2-A240-20  SWH-G02-C3-D24-20  SWH-G02-C3-A240-20  SWH-G02-C4-D24-20  SWH-G02-C4-A240-20  SWH-G02-C6-D24-20  SWH-G02-C6-A240-20  SWH-G02-D2-D24-20  SWH-G02-D2-A240-20
 ===============▼雙頭6通徑(接線盒式)▼===============
 SWH-G02-C2-D24-10  SWH-G02-C2-A240-10  SWH-G02-C3-D24-10  SWH-G02-C3-A240-10  SWH-G02-C4-D24-10  SWH-G02-C4-A240-10  SWH-G02-C6-D24-10  SWH-G02-C6-A240-10  SWH-G02-D2-D24-10  SWH-G02-D2-A240-10
===============▼單頭10通徑(插座式)▼===============
 SWH-G03-B2-D24-20  SWH-G03-B2-A240-20  SWH-G03-B2S-D24-20  SWH-G03-B2S-A240-20  SWH-G03-C3B-D24-20  SWH-G03-C3B-A240-20
===============▼單頭10通徑(接線盒式)▼===============
SWH-G03-B2-D24-10  SWH-G03-B2-A240-10  SWH-G03-B2S-D24-10  SWH-G03-B2S-A240-10  SWH-G03-C3B-D24-10  SWH-G03-C3B-A240-10
===============▼雙頭10通徑(插座式)▼===============  SWH-G03-C2-D24-20  SWH-G03-C2-A240-20  SWH-G03-C3-D24-20  SWH-G03-C3-A240-20  SWH-G03-C4-D24-20  SWH-G03-C4-A240-20  SWH-G03-C6-D24-20  SWH-G03-C6-A240-20  SWH-G03-D2-D24-20  SWH-G03-D2-A240-20
===============▼雙頭10通徑(接線盒式)▼===============
SWH-G03-C2-D24-10  SWH-G03-C2-A240-10  SWH-G03-C3-D24-10  SWH-G03-C3-A240-10  SWH-G03-C4-D24-10  SWH-G03-C4-A240-10  SWH-G03-C6-D24-10  SWH-G03-C6-A240-10  SWH-G03-D2-D24-10  SWH-G03-D2-A240-10
===============▼SW電液閥▼===============
SW-G04-B2-(E ET)-D24-20(插座式)  SW-G04-B2-(E ET)-A220-20(插座式)  SW-G04-C2-(E ET)-D24-20(插座式)  SW-G04-C2-(E ET)-A220-20(插座式)  SW-G04-C4-(E ET)-D24-20(插座式)  SW-G04-C4-(E ET)-A220-20(插座式)  SW-G04-C6-(E ET)-D24-20(插座式)  SW-G04-C6-(E ET)-A220-20(插座式)  SW-G06-B2-(E ET)-D24-20(插座式)  SW-G06-B2-(E ET)-A220-20(插座式)  SW-G06-C2-(E ET)-D24-20(插座式)  SW-G06-C2-(E ET)-A220-20(插座式)  SW-G06-C4-(E ET)-D24-20(插座式)  SW-G06-C4-(E ET)-A220-20(插座式)  SW-G06-C6-(E ET)-D24-20(插座式)  SW-G06-C6-(E ET)-A220-20(插座式)
