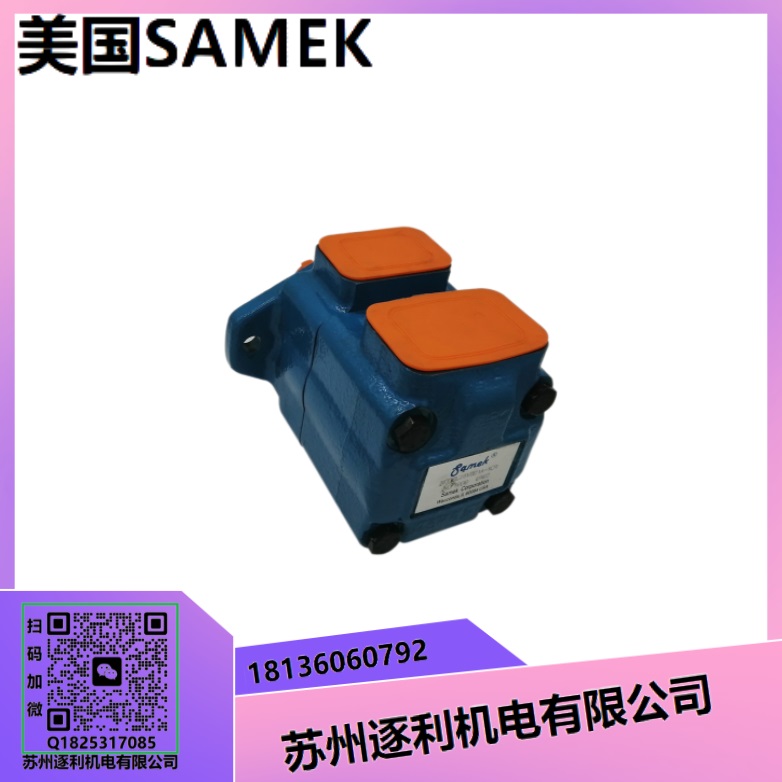

Samek美國薩梅克2520V-17/19/21/11A/12A/14A-1/86AA/CC葉片泵

淺談液壓系統油箱隔闆的設置要點

爲了延長油液在油箱中停留的時間，促進油液在油箱中的環流，促使更多的油液參與在液壓系統中的循環，從而更好地發揮油箱的散熱、除氣等功能，油箱中，尤其在油液容量超過100L的油箱中應設置內部隔闆。隔闆的設置要點如下：

①隔闆要把液壓系統回油區與吸油區隔開，并盡可能使油液在油箱內沿著油箱壁環流。

②隔闆缺口處要有足夠大的過流面積，使環流流速爲0.3～0.6m/s。

③隔闆結構有溢流式標準型、溢流式和回流式等多種結構型式。

④溢流式隔闆的高度不應低于液面高度的2/3；隔闆下部應開缺口，以使吸油側的沉淀物經此缺口至回油側，并經放油口排出。

⑤隔闆與油箱內表面之間如果采用焊接方式連接，則焊縫應該滿焊，不應留下無法清理的藏污納垢的縫隙。

⑥隔闆的設置給液壓系統油箱內部清洗帶來一定困難，在設置清洗孔和放油口時應作相應的考慮。

爲了有助于油液中的氣泡浮出液面，可在油箱內傾斜10°~30°設置除氣網，除氣網用網眼直徑0.5mm的金屬網制作。
